应用领域
þ 民用设备（白色家电、AV设备等）
þ 工业设备（工业机械、控制设备、办公设备、医疗器械、游戏设备、测试设备等）
þ 电子部件（控制电路板及电路板上的电子部件等）
þ 通信设备（电源线、传送线路等）
符合标准
ü IEC 61000-4-5
ü EN 61000-4-5
ü GB/T 17626.5
ü 相关产品标准及企业标准
1.2/50μs组合波发生器
浪涌电压（1.2/50μs）
注：耦合/去耦网络输出端的开路电压波形可能存在较大的下冲，基本上同上图所示曲线

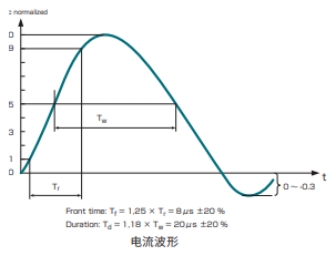

浪涌电流（8/20μs）
注：30%的下冲规定只适用于发生器的输出端，在耦合/去耦网络输出端，对下冲或过冲没有限制
技术特点
1、完全符合IEC 61000-4-5、EN 61000-4-5以及GB/T 17626.5的最新标准；
2、提供高达600/1200V的脉冲试验电压；
3、软件内置了IEC标准所规定的等级模式、用户自定义模式，可随时调用，并具备电压等级、正负极性、相位角及耦合方式自动切换功能，实现一键完成所有测试步骤；
4、独立研发放电开关，精度高，相位准，复现性好；
5、独立研发高精度高压源，配合软件控制，实现全范围高精度波形输出；
6、内置单相三线耦合去耦网络;
*1、可选配电压电流实时监控功能，高精度显示测试电压及电流；
*2、可选配多种协议PC上位机软件，通过软件完成测试过程；
*3、可选配移动端APP功能，通过移动端完成测试过程；
主要技术参数
产品型号 | NSX-561LV |
浪涌波形 | 1.2/50μs组合波 开路电压波： 波前时间：1.2μs ±30%，半峰值时间：50μs ±20% 短路电流波（2Ω阻抗）： 波前时间：8μs ±20%，半峰值时间：20μs ±20% |
输出浪涌电压 | 开路电压：1～1200V |
输出浪涌电流 | 短路电流：0.5～600A |
极性 | +/-;自动切换 |
触发方式 | 自动/手动 |
输出阻抗（源输出） | 2ohm/12ohm |
用户自定义工作模式 | 各种参数均可设置及保存，最终实现电压等级、耦合方式、正负极性及相位角自动渐变的功能 |
浪涌间隔时间 | 3s~9999s |
单次设定浪涌触发次数 | 1~9999 |
相位注入方式 | 异步/同步:0°～ 360°（1°步进） |
受试设备电源容量 | 单相三线输出： AC220V/16A 50/60Hz; DC110V/10A; |
耦合方式 | 电容/电感、二极管/二极管、电容/二极管、二极管/电感 |
设备尺寸 | 19”/4U |
