应用领域

þ 民用设备（白色家电、AV设备等）

þ 工业设备（工业机械、控制设备、办公设备、医疗器械、游戏设备、测试设备等）

þ 车载设备（导航、空调、音频等）

þ 电子部件（控制电路板及电路板上的电子部件等）

þ 通信设备（电源线、传送线路等）

þ 照明器具（日光灯的闪变试验等）

符合标准

ü IEC 61000-4-5

ü EN 61000-4-5

ü GB/T 17626.5

ü 相关产品标准及企业标准

1.2/50μs组合波发生器

浪涌电压（1.2/50μs）

注：耦合/去耦网络输出端的开路电压波形可能存在较大的下冲，基本上同上图所示曲线

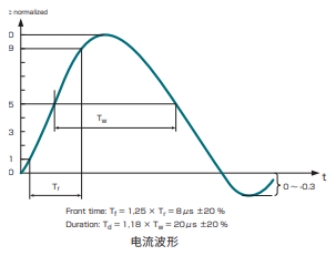

浪涌电流（8/20μs）

注：30%的下冲规定只适用于发生器的输出端，在耦合/去耦网络输出端，对下冲或过冲没有限制

技术特点

1、完全符合IEC 61000-4-5、EN 61000-4-5以及GB/T 17626.5的最新标准；

2、提供高达10kV的脉冲试验电压；并可定制更高输出电压；

3、软件内置了IEC标准所规定的等级模式、用户自定义模式，可随时调用，并具备电压等级、正负极性、相位角及耦合方式自动切换功能，实现一键完成所有测试步骤；

4、独立研发放电开关，精度高，相位准，复现性好；

5、独立研发高精度高压源，配合软件控制，实现全范围高精度波形输出；

*1、可选配电压电流实时监控功能，高精度显示测试电压及电流；

*2、可选配多种协议PC上位机软件，通过软件完成测试过程；

*3、可选配移动端APP功能，通过移动端完成测试过程；

主要技术参数

相关选配附件

2)非屏蔽不对称通信线网络

适用浪涌组合波以及振铃波的非屏蔽不对称通信线，根据最新标准IEC61000-4-5.Ed3.0的图9设计；同时满足振铃波标准IEC61000-4-12Ed2.0的图9中对于非屏蔽不对称的要求。根据线上的特性，可由气体放电管，电容，二极管等不同方式实现脉冲的耦合。

主要技术参数

3)非屏蔽对称通信线网络

适用浪涌组合波以及振铃波的非屏蔽对称通信线，根据最新标准IEC61000-4-5.Ed3.0的图10设计；同时满足振铃波标准IEC61000-4-12.Ed2.0的图10要求。

主要技术参数

4)对称高速通信线网络

适用浪涌组合波的对称高速通信线，根据最新标准IEC61000-4-5.Ed3.0的图11设计。

主要技术参数
