1、测试目的
1）电快速瞬变脉冲群是电子设备对来自继电器，接触器等在切换电感性负载时在电源线，控制线和信号线上干扰。有上升时间短，重复频率高，能量较低的特点。
当设备遭受与相关的电快速瞬变脉冲群干扰时,本测试可为产生电快速瞬变脉冲群干扰时的抗干扰能力建立一个共同依据。
2）雷击浪涌是模拟设备在不同环境与安装条件下可能遭受的电力系统开关瞬态干扰、雷电瞬态干扰。
当设备的电源线、输入/输出线，以及通信线路在遭受到雷击浪涌干扰时, 本测试可为产生雷击浪涌时的抗干扰能力建立一个共同依据。
2、应用领域
þ 民用设备（白色家电、AV设备等）
þ 工业设备（工业机械、控制设备、办公设备、医疗器械、游戏设备、测试设备等）
þ 车载设备（导航、空调、音频等）
þ 电子部件（控制电路板及电路板上的电子部件等）
þ 通信设备（电源线、传送线路等）
þ 照明器具（日光灯的闪变试验等）
3、符合标准
ü IEC 61000-4-4;IEC 61000-4-5
ü EN 61000-4-4;EN 61000-4-5
ü GB/T 17626.4;GB/T 17626.5
ü 相关产品标准及企业标准
4、输出波形
1）电快速瞬变脉冲群波形图
2）雷击浪涌波形图
浪涌电压（1.2/50μs）
注：耦合/去耦网络输出端的开路电压波形可能存在较大的下冲，基本上同上图所示曲线

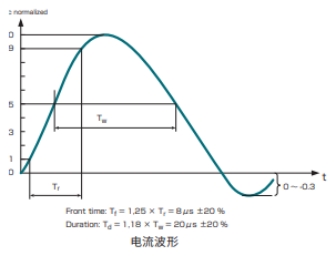

浪涌电流（8/20μs）
注：30%的下冲规定只适用于发生器的输出端，在耦合/去耦网络输出端，对下冲或过冲没有限制
设备简介
1、技术特点
1、提供高达5000V的脉冲试验电压，可以满足各类产品标准的严酷度等级;
2、电快速瞬变脉冲群测试频率达2MHz，并且连续可调;
3、提供高达6.6kV的浪涌试验电压；
4、独立研发放电开关，精度高，相位准，复现性好;
5、独立研发高精度高压源，配合软件控制，实现全范围高精度波形输出;
6、多种自动耦合方式切换编辑功能，节省测试时间;
7、特殊相位角注入功能，真实模拟现场应用情况;
*1、可选配电压电流实时监控功能，高精度显示测试电压及电流；
*2、可选配多种协议PC上位机软件，通过软件完成测试过程；
*3、可选配移动端APP功能，通过移动端完成测试过程；
主要技术参数
产品型号 | NSX-45AS | NSX-45BS |
电快速瞬变脉冲群模块 |
输出电压 | 125V～2500V±10%（50Ω负载） 250V～5000V±20%（1kΩ负载） |
重复频率 | 0.5kHz～1MHz±20%;连续可调 |
脉冲个数 | 1～250 |
脉冲极性 | +/-;自动切换 |
内阻 | 50Ω |
脉冲上升时间 | 5ns±1.5ns |
脉冲宽度 | 50ns±15ns（50Ω负载） 35ns～150ns（1kΩ负载） |
脉冲群周期 | 100ms～10s±3% |
单次设定运行时间 | 1s～3600s |
雷击浪涌模块 |
浪涌波形 | 1.2/50μs组合波 开路电压波： 波前时间：1.2μs ±30%，半峰值时间：50μs ±20% 短路电流波（2Ω 阻抗）： 波前时间：8μs ±20%，半峰值时间：20μs ±20% |
输出浪涌电压 | 开路电压：0.5～6.6kV±10% |
输出浪涌电流 | 短路电流：0.25～3.3kA±10% |
极性 | +/-;自动切换 |
触发方式 | 自动/手动 |
输出阻抗 | 2ohm（源输出）/12ohm（共模）/2ohm（差模） |
浪涌间隔时间 | 20s~9999s（其中20秒为仪器固有的充电时间） |
单次设定浪涌触发次数 | 1~9999 |
相位注入方式 | 异步/同步:0°～ 359°（1°步进） |
测试方式 |
工作模式 | IEC标准等级：内置标准1～4等级; 自定义模式：内置自定义模式; |
耦合去耦网络 | 内置单相三线耦合/去耦网络 | 内置三相五线耦合/去耦网络 |
信号输出 | 直接输出：1、MONITOR同轴端子直接输出; 2、2ohm（源输出） 耦合网络输出: 1、按用户自定义逐相耦合; 2、耦合方式自动切换; 3、共模(12ohm+9μF)/差模(2ohm+18μF); |
受试设备电源容量 | AC 220V/16A;频率 50/60Hz DC 400V/10A | AC 380V/25A;频率 50/60Hz DC 500V/16A |
相关选配附件
1）脉冲群耦合夹(EFTC)
EFTC电容耦合夹是针对电快速瞬变脉冲群抗扰度试验的特点和要求而专门设计的配套设备，耦合夹与脉冲群发生器配合，可完成被试设备输入/输出线、通信线和控制线的抗扰度试验。符合IEC61000-4-4和GB/T17626.4标准的要求
主要技术参数：
仪器型号 | EFTC |
耦合电容 | 100～1000pf |
绝缘能力 | >5kV(试验脉冲：1.2/50μs) |
电缆直径 | 4mm~40mm |
外形尺寸 | 1050*140*100mm |
重量 | 约4kg |
