应用领域
þ 民用设备（白色家电、AV设备等）
þ 工业设备（工业机械、控制设备、办公设备、医疗器械、游戏设备、测试设备等）
þ 车载设备（导航、空调、音频等）
þ 电子部件（控制电路板及电路板上的电子部件等）
þ 通信设备（电源线、传送线路等）
þ 照明器具（日光灯的闪变试验等）
符合标准
ü IEC 61000-4-5
ü EN 61000-4-5
ü GB/T 17626.5
ü 相关产品标准及企业标准
1.2/50μs组合波发生器
浪涌电压（1.2/50μs）
注：耦合/去耦网络输出端的开路电压波形可能存在较大的下冲，基本上同上图所示曲线

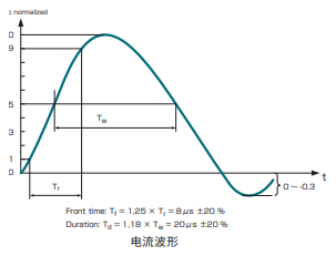

浪涌电流（8/20μs）
设备简介
1、技术特点
1、完全符合IEC 61000-4-5、EN 61000-4-5以及GB/T 17626.5的最新标准；
2、提供高达6.6kV的脉冲试验电压；
3、软件内置了IEC标准所规定的等级模式、用户自定义模式，可随时调用，并具备电压等级、正负极性、相位角及耦合方式自动切换功能，实现一键完成所有测试步骤；
4、独立研发放电开关，精度高，相位准，复现性好；
5、独立研发高精度高压源，配合软件控制，实现全范围高精度波形输出；
6、内置单相三线耦合去耦网络；
*1、可选配电压电流实时监控功能，高精度显示测试电压及电流；
*2、可选配多种协议PC上位机软件，通过软件完成测试过程；
*3、可选配移动端APP功能，通过移动端完成测试过程；
2、主要技术参数
产品型号 | NSX-561 | NSX-563 |
浪涌波形 | 1.2/50μs组合波
开路电压波：
波前时间：1.2μs ±30%，半峰值时间：50μs ±20%
短路电流波（2Ω 阻抗）：
波前时间：8μs ±20%，半峰值时间：20μs ±20% |
输出浪涌电压 | 开路电压：0.5～6.6kV±10% |
输出浪涌电流 | 短路电流：0.25～3.3kA±10% |
极性 | +/-;自动切换 |
触发方式 | 自动/手动 |
输出阻抗 | 2ohm（源输出）/12ohm （共模）/2ohm（差模） | 2ohm（源输出）/12ohm（共模）/2ohm（差模） |
用户自定义工作模式 | 各种参数均可设置及保存，最终实现电压等级、耦合方式、正负极性及相位角自动渐变的功能 |
浪涌间隔时间 | 20s~9999s（其中20秒为仪器固有的充电时间） |
单次设定浪涌触发次数 | 1~9999 |
相位注入方式 | 异步/同步:0°～ 359°（1°步进） |
受试设备电源容量 | 单相三线输出： AC220V/16A 50/60Hz DC400V/10A | 三相五线输出： AC380V/32A 50/60Hz DC500V/20A; |
耦合方式 | 共模(12ohm+9μF) 、差模(2ohm+18μF) |
设备尺寸 | 19”/4U |
|
3、相关选配附件
1)三相耦合去耦网络
适用于组合波在三相电源线上做抗扰度试验的特点和要求而设计的配套设备。性能均符合IEC61000-4-5和GB/T17626.5标准的要求，具有性能稳定、操作方便的特点。
主要技术参数
规格型号 | CDN-5332 |
耦合的浪涌波形 | 组合波（1.2/50ms电压波;8/20ms电流波） |
最大输入浪涌电压 | 6.6kV |
最大输入浪涌电流 | 3.3kA |
耦合方式选择 | 自动设定 |
被试设备容量 | 三相五线 AC 380V/32A 50/60Hz DC 500V/16A |
选配大功率网络 | 三相五线 AC 380V~690V/32A~200A DC 500~1000V/16A~100A |
未加浪涌线上的残余电压 | 残余电压不超过所施最大试验电压的15% |
电源线入口接的残余电压 | 残余电压不超过所施最大试验电压的15%或电源线峰值电压两倍 |
2)非屏蔽不对称通信线网络
适用浪涌组合波以及振铃波的非屏蔽不对称通信线，根据最新标准IEC61000-4-5.Ed3.0的图9设计；同时满足振铃波标准IEC61000-4-12Ed2.0的图9中对于非屏蔽不对称的要求。根据线上的特性，可由气体放电管，电容，二极管等不同方式实现脉冲的耦合。
主要技术参数
产品型号 | CDN-5801 |
耦合电压波形 | 浪涌组合波/振铃波 |
脉冲电压 | 6kV（可定制更高电压） |
浪涌测试耦合器件 | 40ohm/90V GTD/0.5uF |
振铃波测试耦合器件 | 3.3μF电容 |
耦合方式 | 共模差模（8线及8线以下） |
工作线电压/电流 | 60V/1A |
数据传输速率 | 10Mbit/s, 100Mbit/s, |
去耦电感 | 20mH |
3)非屏蔽对称通信线网络
适用浪涌组合波以及振铃波的非屏蔽对称通信线，根据最新标准IEC61000-4-5.Ed3.0的图10设计；同时满足振铃波标准IEC61000-4-12.Ed2.0的图10要求。
主要技术参数
产品型号 | CDN-5802 |
耦合电压波形 | 浪涌组合波/振铃波 |
脉冲电压 | 6kV（可定制更高电压） |
耦合器件 | GDT/独立CD |
耦合方式 | 共模1对，2对，4对 |
工作电压/电流 | 60V/1A |
数据速率 | 10Mbit/s, 100Mbit/s |
去耦电感 | 20mH |
4)对称高速通信线网络
适用浪涌组合波的对称高速通信线，根据最新标准IEC61000-4-5.Ed3.0的图11设计。
主要技术参数
产品型号 | CDN-5802G |
耦合电压波形 | 浪涌组合波 |
脉冲电压 | 6kV |
耦合器件 | 等效40ohm&电容耦合 |
耦合方式 | 共模1对，2对，4对 |
工作电压/电流 | 60V/1A |
数据速率 | 10Mbit/s, 100Mbit/s, 1000Mbit/s |
测试端口 | RJ45 |
