应用领域
þ 电话线
þ 户外网线
þ 双绞线
þ 各类通信类线缆
符合标准
ü IEC 61000-4-5
ü EN 61000-4-5
ü GB/T 17626.5
ü 相关产品标准及企业标准
4、10/700us通信波发生器
浪涌电压（10/700us）

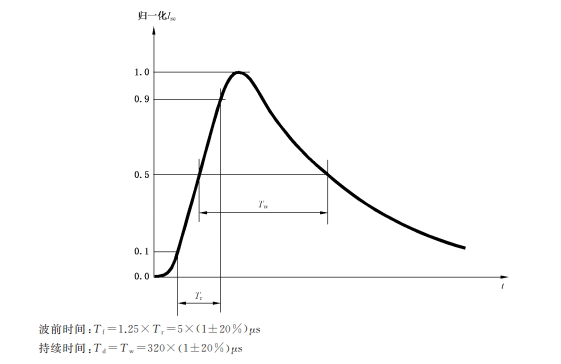

浪涌电流（5/320us）
技术特点
1、完全符合IEC 61000-4-5、EN 61000-4-5以及GB/T 17626.5的最新标准；
2、提供高达6.6kV的脉冲试验电压；
3、软件内置了IEC标准所规定的等级模式、用户自定义模式，可随时调用，并具备电压等级、正负极性自动切换功能，实现一键完成所有测试步骤；
4、独立研发放电开关，精度高，相位准，复现性好；
5、独立研发高精度高压源，配合软件控制，实现全范围高精度波形输出；
*1、可选配电压电流实时监控功能，高精度显示测试电压及电流；
*2、可选配多种协议PC上位机软件，通过软件完成测试过程；
*3、可选配移动端APP功能，通过移动端完成测试过程；
主要技术参数
产品型号 | NSX-560CT |
浪涌波形 | 10/700μs组合波 开路电压波： 波前时间：10μs ±20%，半峰值时间：700μs ±20% 短路电流波（40ohm 阻抗）： 波前时间：5μs ±20%，半峰值时间：320μs ±20% |
输出浪涌电压 | 开路电压：0.5～6.6kV±10% |
输出浪涌电流 | 短路电流：12.5~165A（40ohm）±10% |
极性 | +/-;自动切换 |
触发方式 | 自动/手动 |
输出阻抗 | 15ohm/40ohm（源输出） |
用户自定义工作模式 | 参数均可设置及保存，实现电压等级、正负极性自动切换的功能 |
浪涌间隔时间 | 20s~9999s（其中20秒为仪器固有的充电时间） |
单次设定浪涌触发次数 | 1~9999 |
设备尺寸 | 19”/4U |
相关选配附件
1） 非屏蔽对称通讯线耦合去耦网络
适用浪涌通信波的非屏蔽对称通信线，根据最新标准IEC61000-4-5.Ed3.0的附录A图A4设计。根据线上的特性，可由气体放电管，电容，二极管等不同方式实现脉冲的耦合。
产品型号 | CDN-5802CT |
耦合电压波形 | 浪涌通信波 |
脉冲电压 | 6kV |
耦合器件 | 90V GDT/外置CD） |
耦合方式 | 共模1对，2对，4对 |
工作电压/电流 | 60V/1A |
数据速率 | 10Mbit/s, 100Mbit/s |
